Wenzhou Kinee Electrical Co., Ltd. er en af de mest pålidelige producenter og leverandører af elektriske vekselstrømskontaktorer, alle-kobberspoler i Kina. Vi byder dig hjertelig velkommen til engros elektrisk vekselstrømskontaktor alle-kobberspole til salg her fra vores fabrik. Alle tilpassede produkter er af høj kvalitet og konkurrencedygtig pris.
Produktintroduktion

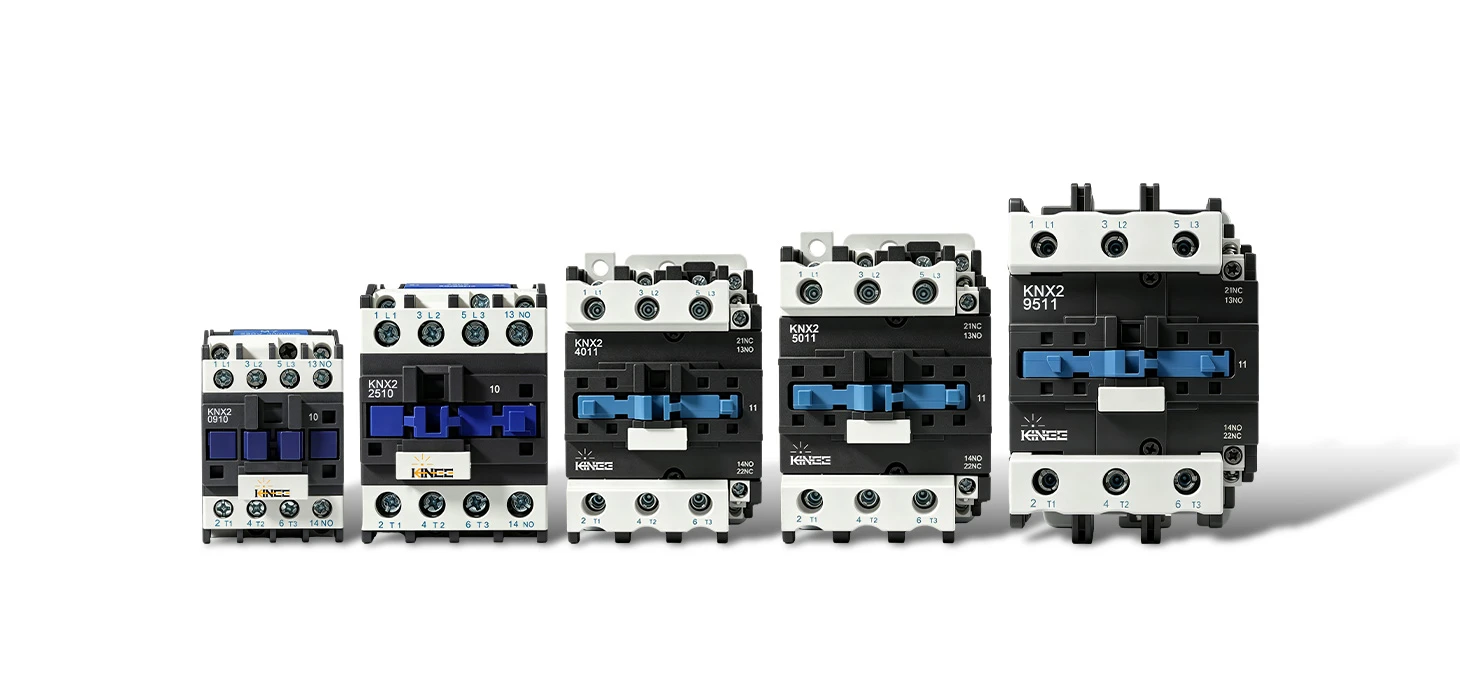

KINEE KNX2-seriens elektriske AC-kontaktorer Alle-kobberspole AC-kontaktorer har et nyt udseende og en kompakt struktur. De bruges primært til hyppig start og styring af vekselstrømsmotorer, fjerntilslutning og afbrydelse af kredsløb og kan kombineres med passende termiske overbelastningsrelæer, sammen med Elektrisk AC-kontaktor Alle-kobberspole, for at danne elektromagnetiske startere.
Den elektriske AC-kontaktor Alle-kobberspole sikrer pålidelig drift og lang levetid. I overensstemmelse med standarder: IEC 60947-1, IEC 60947-4-1, Elektrisk AC-kontaktor Helkobberspole.
Tekniske parametre
|
Punkt |
KNX2-09(Z) |
KNX2-12(Z) |
KNX2-18(Z) |
KNX2-25(Z) |
KNX2-32(Z) |
||
|
Rammekaraktera |
09~12 |
18 |
25 |
32 |
|||
|
Nominel impulsmodstandsspænding Uimp (kV) |
8 |
||||||
|
Vurderet told |
Otte-timers arbejdsdag, kontinuerlig arbejdsdag, kort-tidsarbejdsdag, intermitterende arbejdsdag (belastningsfaktor 40 %) |
||||||
|
Begrænset kort-kredsløbsstrøm Iq (kA) |
50 (400V) |
||||||
|
Lysbueafstand (mm) |
10 |
||||||
|
Begrænsende impedans (Ω) |
0.05 |
||||||
|
Matchende sikringstype |
gG20 |
gG32 |
gG40 |
gG50 |
|||
|
Matchende sikringsmærkestrøm (A) |
20 |
32 |
40 |
50 |
|||
|
Koordinationstype |
Indtast "2" koordination |
||||||
|
Matchende termisk overbelastningsrelæmodel |
NR2-25 |
NR2-25,36 |
|||||
|
Hjælpekredsløbsparametre |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Den type sikring, der bruges i hjælpekredsløbet |
gG10 |
||||||
|
AC spole |
50 Hz |
Afhentning-(VA) |
Mindre end eller lig med 70 |
Mindre end eller lig med 70 |
Mindre end eller lig med 70 |
Mindre end eller lig med 110 |
Mindre end eller lig med 110 |
|
Hold (VA) |
Mindre end eller lig med 9 |
Mindre end eller lig med 9 |
Mindre end eller lig med 9,5 |
Mindre end eller lig med 14 |
Mindre end eller lig med 14 |
||
|
Effekt (W) |
1.8~2.7 |
1.8~2.7 |
3~4 |
3~4 |
3~4 |
||
|
DC spole |
Effekt (W) |
Mindre end eller lig med 9 |
Mindre end eller lig med 9 |
Mindre end eller lig med 11 |
Mindre end eller lig med 11 |
Mindre end eller lig med 11 |
|
|
Kontrolsløjfe Uimp(kV) |
6 |
||||||
|
Bevægelsesområde |
Træk-spænding: (85%~110%) Us; Udløsningsspænding: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
|
Punkt |
KNX2-40(Z) |
KNX2-50(Z) |
KNX2-65(Z) |
KNX2-80(Z) |
KNX2-95(Z) |
||
|
Rammekaraktera |
40~65 |
80~95 |
|||||
|
Nominel impulsmodstandsspænding Uimp (kV) |
8 |
||||||
|
Vurderet told |
Otte-timers arbejdsdag, kontinuerlig arbejdsdag, kort-tidsarbejdsdag, intermitterende arbejdsdag (belastningsfaktor 40 %) |
||||||
|
Begrænset kort-kredsløbsstrøm Iq (kA) |
50 (400V) |
||||||
|
Lysbueafstand (mm) |
12 |
||||||
|
Begrænsende impedans (Ω) |
0.05 |
||||||
|
Matchende sikringstype |
gG63 |
gG80 |
gG125 |
||||
|
Matchende sikringsmærkestrøm (A) |
63 |
80 |
125 |
||||
|
Koordinationstype |
Indtast "2" koordination |
||||||
|
Matchende termisk overbelastningsrelæmodel |
NR2-93 |
||||||
|
Hjælpekredsløbsparametre |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie: AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0,15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Den type sikring, der bruges i hjælpekredsløbet |
gG10 |
||||||
|
AC spole |
50 Hz |
Afhentning-(VA) |
Mindre end eller lig med 300 |
Mindre end eller lig med 300 |
Mindre end eller lig med 300 |
Mindre end eller lig med 300 |
Mindre end eller lig med 300 |
|
Hold (VA) |
Mindre end eller lig med 45 |
Mindre end eller lig med 45 |
Mindre end eller lig med 45 |
Mindre end eller lig med 57 |
Mindre end eller lig med 57 |
||
|
Effekt (W) |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
||
|
DC spole |
Effekt (W) |
Mindre end eller lig med 22 |
Mindre end eller lig med 22 |
Mindre end eller lig med 22 |
Mindre end eller lig med 22 |
Mindre end eller lig med 22 |
|
|
Kontrolsløjfe Uimp(kV) |
6 |
||||||
|
Bevægelsesområde |
Træk-spænding: (85%~110%) Us; Udløsningsspænding: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
"a" Kontaktorer af samme rammeklasse henviser til kontaktorer med samme ydre dimensioner og indre struktur, med kun nogle forskelle i dimensioner, men forskellige nominelle driftsstrømme; for eksempel er KNX2-40 og KNX2-65 kontaktorer af samme rammeklasse (40~65).
