Produktintroduktion

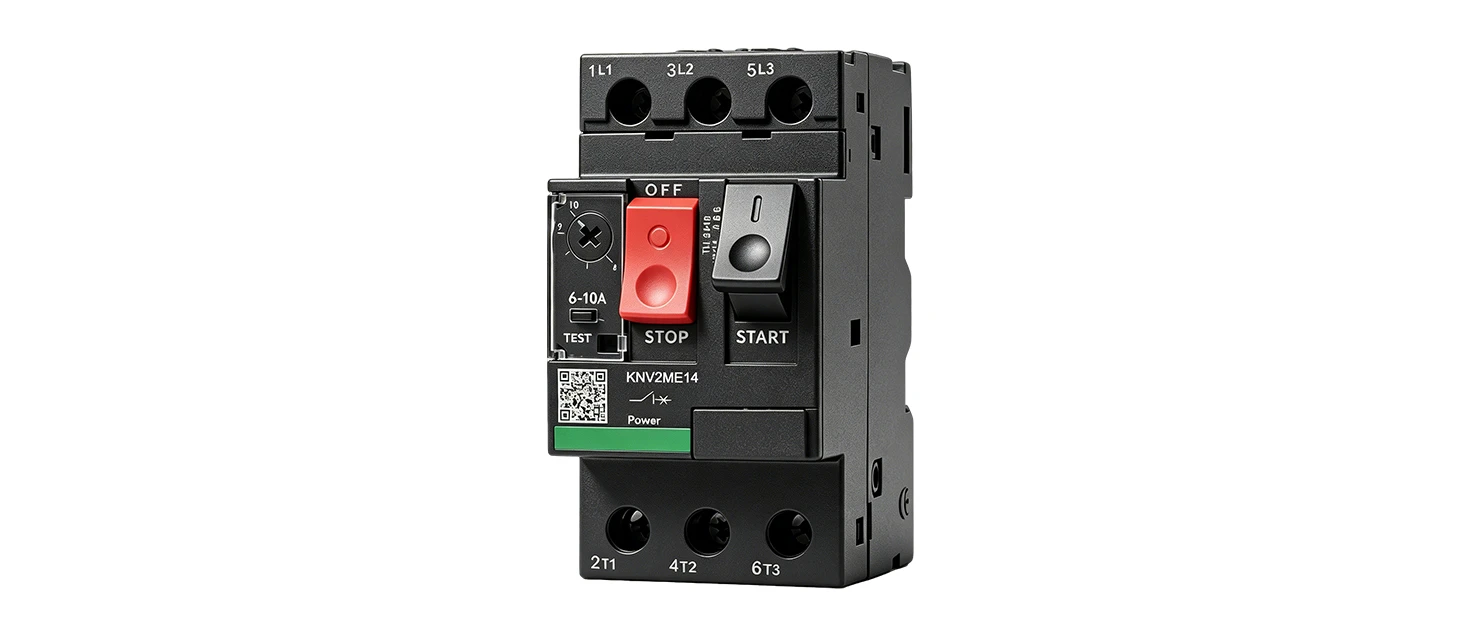

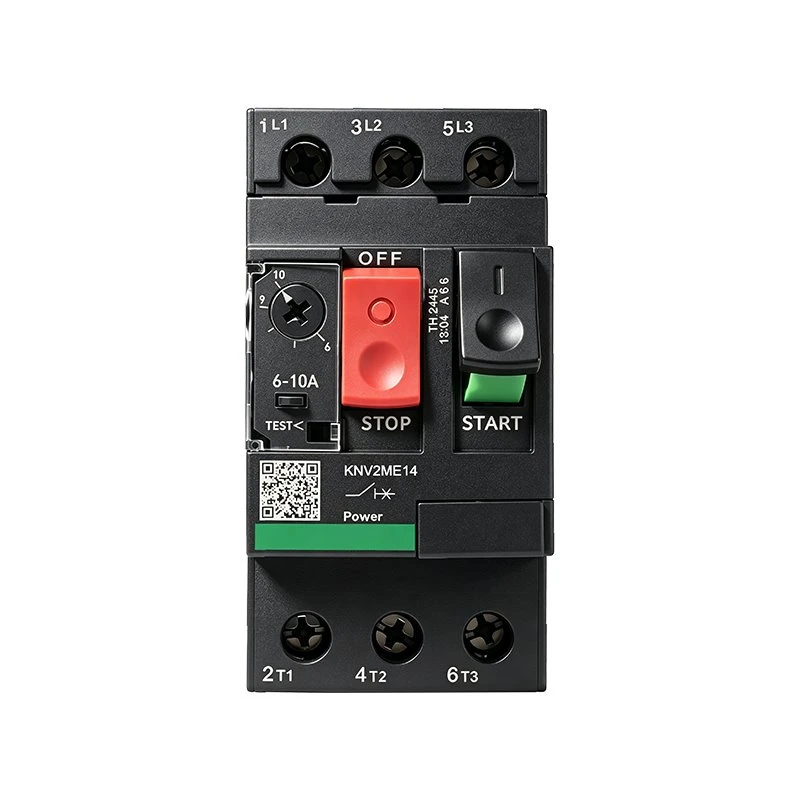

Motorbeskyttelsesafbryder, nominel strømindstillingsområde 6-10A, integreret termisk og magnetisk dobbeltbeskyttelse, med overbelastnings-, kortslutnings- og fasetabsbeskyttelsesfunktioner, kan direkte styre motorstart og -stop, understøtter manuel fejlfinding og testning, anvender kompakt DIN-skinnemonteringsdesign, velegnet til industriel lavspænding trefaset funktion, asynkrone motorbeskyttelseskredsløb og integrerede motorbeskyttelseskredsløb.

product-1460-636

Tekniske parametre

Oversigt over produkttekniske parametre
Parameterelement	Parameterværdi
Antal polakker	3P
Tilslutningstype	AC
Udnyttelseskategori	Klasse AC, i overensstemmelse med IEC 60947-2 AC-3, i overensstemmelse med IEC 60947-4-1 AC-3e, i overensstemmelse med IEC 60947-4-1
Netværksfrekvens	50/60 Hz, i overensstemmelse med IEC 60947-2
Motoreffekt (kW)	2,2 kW ved 400/415 V AC 50/60 Hz 3 kW ved 500 V AC 50/60 Hz 4 kW ved 690 V AC 50/60 Hz
Brydekapacitet	100 kA Icu ved 230/240 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 100 kA Icu ved 400/415 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 50 kA Icu ved 440 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 50 kA Icu ved 500 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 3 kA Icu ved 690 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2
Nominel servicekort-brudkapacitet [Ics]	100 % ved 230/240 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 100 % ved 400/415 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 100 % ved 440 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 100 % ved 500 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2 75 % ved 690 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2
Kontroltype	(Tryk på-type)-knap
Vurderet nuværende [In]	6.3 A
Indstillingsområde for termisk overbelastningsbeskyttelse	4...6.3 A, i overensstemmelse med IEC 60947-2
Magnetisk udløsningsstrøm	91 A
Konventionel varmestrøm [Ith]	6.3 A, i overensstemmelse med IEC 60947-2
Nominel driftsspænding [Ue]	690 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2
Nominel isolationsspænding [Ui]	690 V AC 50/60 Hz, i overensstemmelse med IEC 60947-2
Nominel impulsmodstandsspænding [Uimp]	6 kV, i overensstemmelse med IEC 60947-2
Fasetabsfølsomhed	Ja, i overensstemmelse med IEC 60947-4-1
Isolationsfunktion	Gældende, i overensstemmelse med IEC 60947-1
Strømforbrug pr. pol	2.5 W
Mekanisk liv	100.000 cyklusser
Elektrisk liv	100.000 cyklusser for AC-3 ved 415 V In 100.000 cyklusser for AC-3e ved 415 V In
Nominel belastning	Kontinuerlig drift, i overensstemmelse med IEC 60947-4-1
Ledningskapacitet	Strømkreds: Skrue-terminaler, 2 kabler 1...6 mm² - massiv ledning Strømkredsløb: Skrue-terminaler, 2 kabler 1,5...6 mm² - Strandet ledning (uisoleret) Strømkreds: Skrue-terminaler, 2 kabler 1...4 mm² - Strandet ledning (isoleret)
Tilspændingsmoment	1,7 N·m via skrue-i klemmer
Monteringstilstand	35 mm DIN-skinne: Klippet Panel: Skrue-monteret (med adapterplade)
