Produktintroduktion
KNQ1 Series Dual-Power Automatic Transfer Switch er en nyudviklet mikro-husholdningsstrømoverførselskontakt, tilgængelig som en hovedstrøm-/generatormodeller Dual Power Automatic Transfer Switch. Det bruges hovedsageligt til at overvåge status for normal strøm og reservestrøm. Når normal strøm svigter, aktiveres backupstrømmen øjeblikkeligt, hvilket sikrer kontinuitet, pålidelighed og sikkerhed for strømforsyningen. Designet til skinnemonteret-installation og bruges specifikt i DIN-strømfordelingsbokse.
KNQ1-serien, en strømforsynings-/generatormodeller med dobbelt effekt automatisk overførselskontakt, er velegnet til nødstrømssystemer med 50/60Hz AC, nominel 400V, 100A. Den har kompakt struktur, pålidelig overførsel, nem installation og vedligeholdelse og lang levetid. Som strømforsynings-/generatormodeller med dobbelt effekt automatisk overførselskontakt bruges den i vid udstrækning, hvor strømafbrydelse ikke er tilladt, hvilket understøtter både elektrisk og manuel betjening. KNQ1-serien overholder standarderne for lav-afbryder- og kontroludstyr.
Produktegenskaber
1. Rimelig struktur, lille volumen, flot udseende, forsynet med beskyttende skjold sikrere og mere pålidelig strømforsyning.
2.Fuldfør beskyttelsesfunktioner, herunder åben fase og tab-af-spændingsbeskyttelse.
3. Støjfri, energibesparende, enkel installation, nem betjening, pålidelig og stabil ydeevne.
Vigtigste tekniske parametre
|
Specifikation |
100A |
||
|
Nominel strøm Ie(A) |
16, 20, 25 |
32,40,50,63 |
80,100 |
|
Isolationsspænding Ui |
AC690V, 50Hz |
||
|
Nominel spænding Ue |
AC400V, 50Hz |
||
|
Klassifikation |
PC-klasse: kan fremstilles og modstå uden kortslutningsstrøm |
||
|
Udnyttelseskategori |
AC-33iB |
AC-31B |
|
|
Pol nr. |
2P |
3P |
4P |
|
Vægt (kg) |
1.7 |
2.1 |
2.6 |
|
Elektrisk |
Levetid: 2000 gange; Manuel betjening: 5000 gange |
||
|
Nominel kortslutningsstrøm Iq |
50kA |
||
|
Kortslutningsbeskyttelsesanordning (sikring) |
RT16-00-63A |
||
|
Nominel impulsmodstandsspænding |
8kV |
||
|
Styrekredsløb |
Nominel styrespænding Us: AC220V/50Hz Normale arbejdsforhold: 85–110%Us |
||
|
Hjælpekredsløb |
2 relæer, hver med to sæt kontakt konverter kontaktkapacitet: AC220V/50Hz Ie=5y |
||
|
Konverteringstid for kontaktor |
<50ms |
||
|
Driftskonverteringstid |
<50ms |
||
|
Retur konverteringstid |
<50ms |
||
|
Sluk tid |
<50ms |
||
Kørsels- og installationskrav
|
Punkt |
Betingelser / Krav |
|
Omgivende lufttemperatur |
Maks.. 40 grad, min.. -5 grad, gns. inden for 24 timer Mindre end eller lig med 35 grader |
|
Højde |
Installationssted Mindre end eller lig med 2000m |
|
Atmosfæriske forhold |
Ved 40 grader, RH mindre end eller lig med 50%; ved -5 grader kan RF være højere (f.eks. 90 % ved 25 grader). Træf foranstaltninger mod lejlighedsvis kondens |
|
Forureningsgrad |
ATS opfylder grad 3 i henhold til IEC 60947-11 |
|
Installationskategori |
ATS opfylder kategori i henhold til IEC 60947-11 |
|
Installationsbetingelser |
Lodret monteret i styre/fordelingsskab. Overhold installationsafstanden som vist i figur 1 |

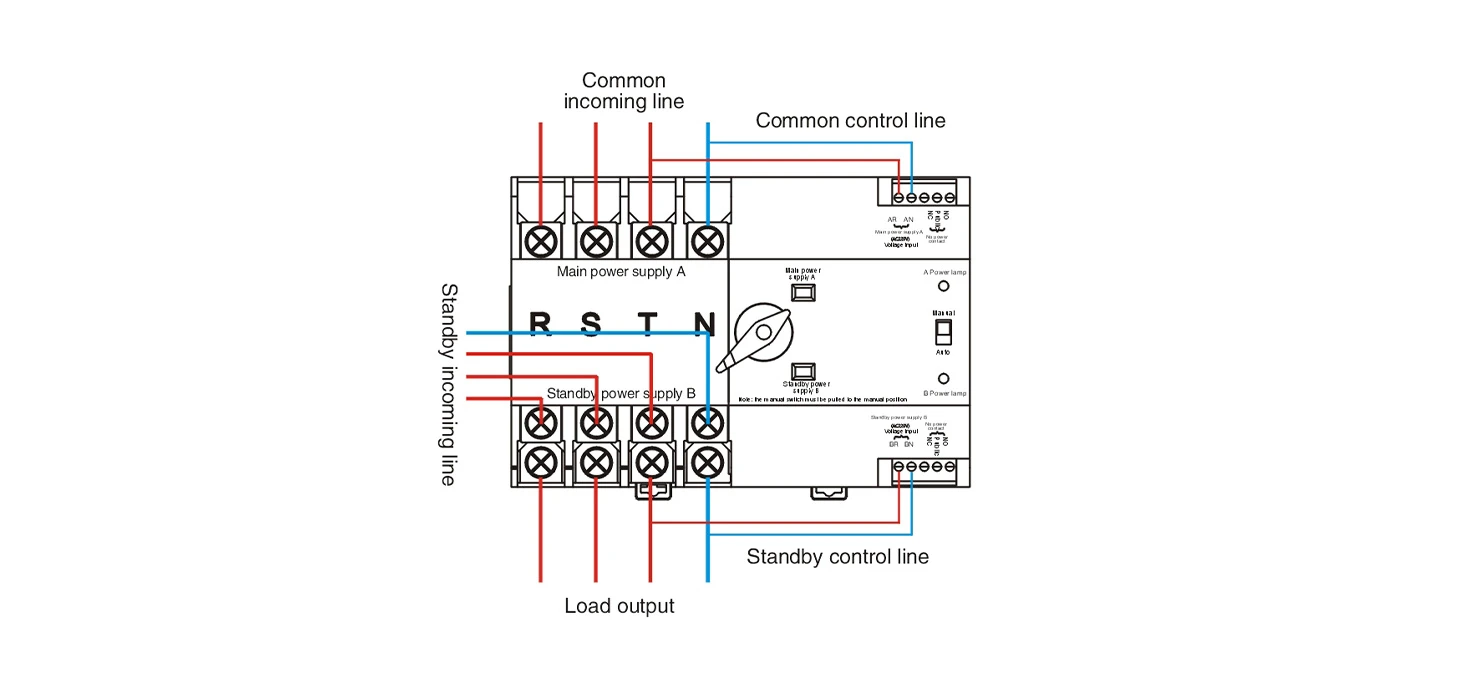

4P ledningsdiagram

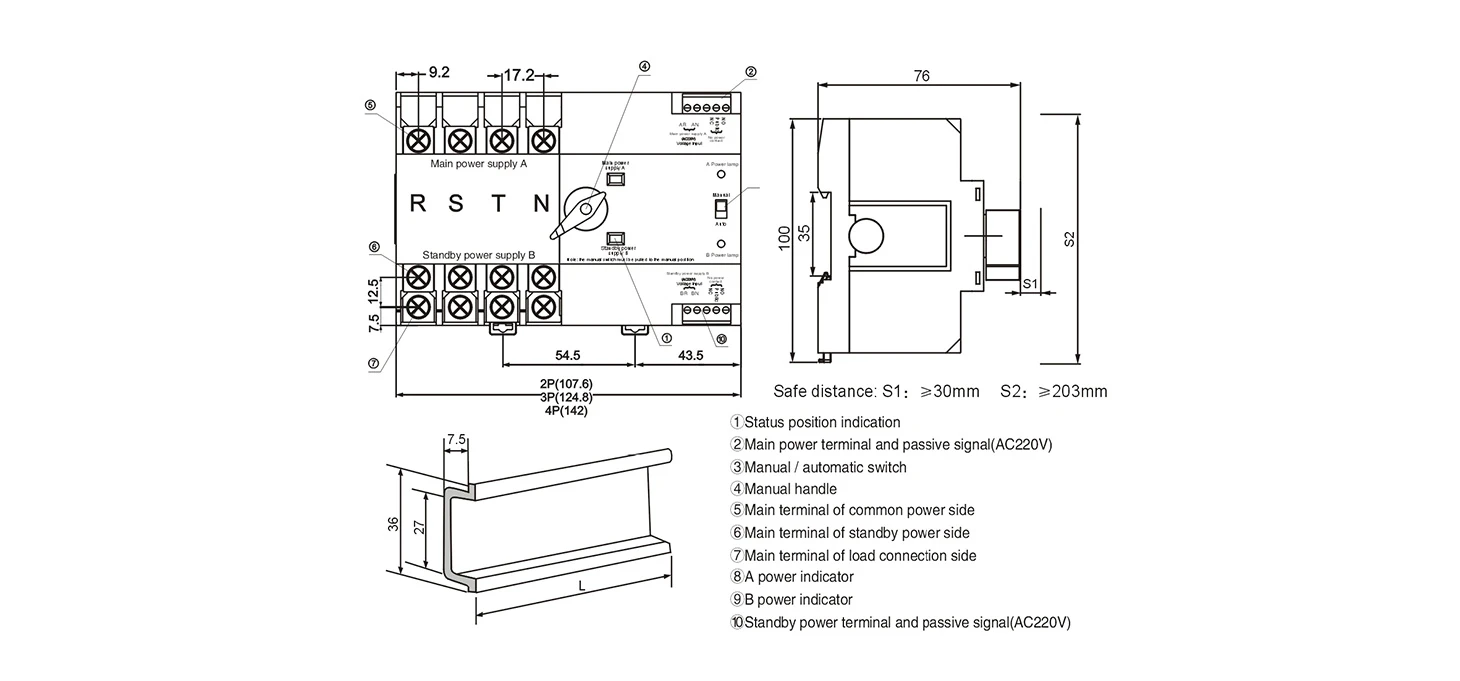

Samlet og monteringsmål på 100
