Produktintroduktion

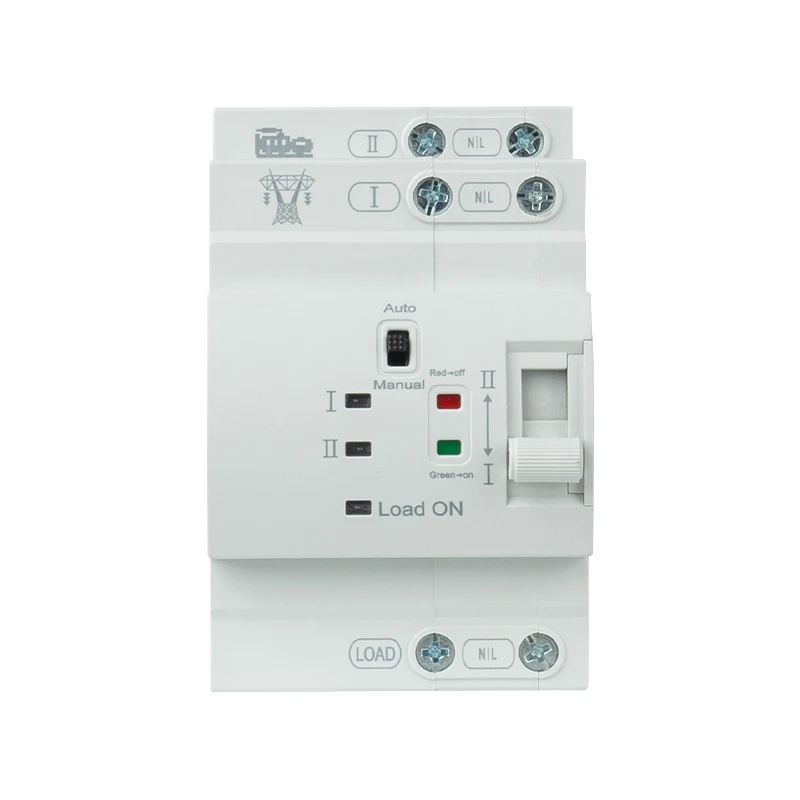

KNQ2-80AE-seriens automatiske overførselskontakt til husholdninger er KINEEs seneste 2P 220V Dual Power Automatic Transfer Switch og miniature-husstandsstrømoverførselskontakt. Denne omskifter til sjældne overførsler i pc-kvalitet har en to-trins struktur og er velegnet til AC 50/60Hz strømdistributionssystemer med en mærkestrøm på 10-80A.
Som en pålidelig 2P 220V Dual Power Automatic Transfer Switch bruges den primært til at registrere, om brugerens strømforsyning er normal.
Når den ene strømforsyning fejler, skifter den straks til den anden. Denne 2P 220V Dual Power Automatic Transfer Switch anvender både mekaniske og elektriske låse for at forhindre samtidig drift af begge strømforsyninger, og dermed sikre strømforsyningens kontinuitet, pålidelighed og sikkerhed.
Ydeevne og funktioner
- Hurtig omskiftningshastighed drevet af exciteret elektromagnet. Standard styrespænding: AC220V (AC110V valgfri).
- Visuelle indikatorer for normal, nødsituation og belastning strømforsyningsstatus.
- Automatisk selv-kastning og selv-gendannelsestilstand: Normal strømforsyning har prioritet, når begge kilder er tilgængelige.
- Modulært design med samme-sideledninger for nem installation. Totalvægt Mindre end eller lig med 0,5 kg, kompakt størrelse, enkel vedligeholdelse.
- Indbygget-bueslukningssystem: buer opdeles, forlænges, afkøles og slukkes i buesliske. Brandsikkert hus og PCB belagt med konform belægning til barske miljøer.
- Indbygget- strømsamplinglinje (ingen separat kontrolstrømledning er nødvendig); automatisk overførsel fungerer kun med hovedkredsløbet.
Vigtigste tekniske parametre
|
Parameter |
Værdi |
|||||||||
|
Sagskarakter |
80 |
|||||||||
|
Nominel driftsstrøm Ie (A) |
6A |
10A |
16A |
20A |
25A |
32A |
40A |
50A |
63A |
80A |
|
Nominel isolationsspænding Ui |
690V |
|||||||||
|
Nominel impulsmodstandsspænding Uimp |
8kV |
|||||||||
|
Nominel arbejdsspænding Ue |
AC220/AC110V |
|||||||||
|
Nominel frekvens |
50/60Hz |
|||||||||
|
Klasse |
PC-klasse: kan tændes og indlæses uden at generere kortslutnings-strøm |
|||||||||
|
Pol nummer |
2P, 3P, 4P |
|||||||||
|
Nominel kort-strøm Iq |
50kA |
|||||||||
|
Kortslutningsbeskyttelsesanordning (sikring) |
RT16-00-63A |
|||||||||
|
Styrekredsløb |
Nominel styrespænding Us: AC220V, 50Hz; Normale arbejdsforhold: 85% Us~110% Us |
|||||||||
|
Hjælpekredsløb |
AC220V/110V 50Hz Dvs=5A |
|||||||||
|
Kontaktorændring-over tid |
<50ms |
|||||||||
|
Driftsændring-over tid |
<50ms |
|||||||||
|
Returner ændringer-over tid |
<50ms |
|||||||||
|
Sluk tid |
<50ms |
|||||||||
|
Skift-i løbet af driftstiden |
<50ms |
|||||||||
|
Mekanisk liv |
Større end eller lig med 5000 gange |
|||||||||
|
Elektrisk levetid |
Større end eller lig med 1500 gange |
|||||||||
|
Brugskategori |
AC-31B |
|||||||||
Arbejdsforhold
|
Punkt |
Parameter / Krav |
|
Driftsmiljøets temperatur |
-5 grader ~ +40 grader, gennemsnitstemperatur inden for 24 timer < +35 grader |
|
Opbevaringsmiljøets temperatur |
-25 grader ~ +55 grader , kan nå +70 grader i kort tid (inden for 24 timer) |
|
Installationshøjde |
< 2000m |
|
Relativ luftfugtighed |
Mindre end eller lig med 50 % ved +40 graders omgivelsestemperatur; højere RH tilladt ved lavere temperaturer (f.eks. 90 % månedlig gennemsnitlig maks. RH, når den gennemsnitlige min. temperatur i den vådeste måned er +20 grader). Der kræves anti-kondenseringsforanstaltninger. |
|
Forureningsniveau |
Niveau 3 |
